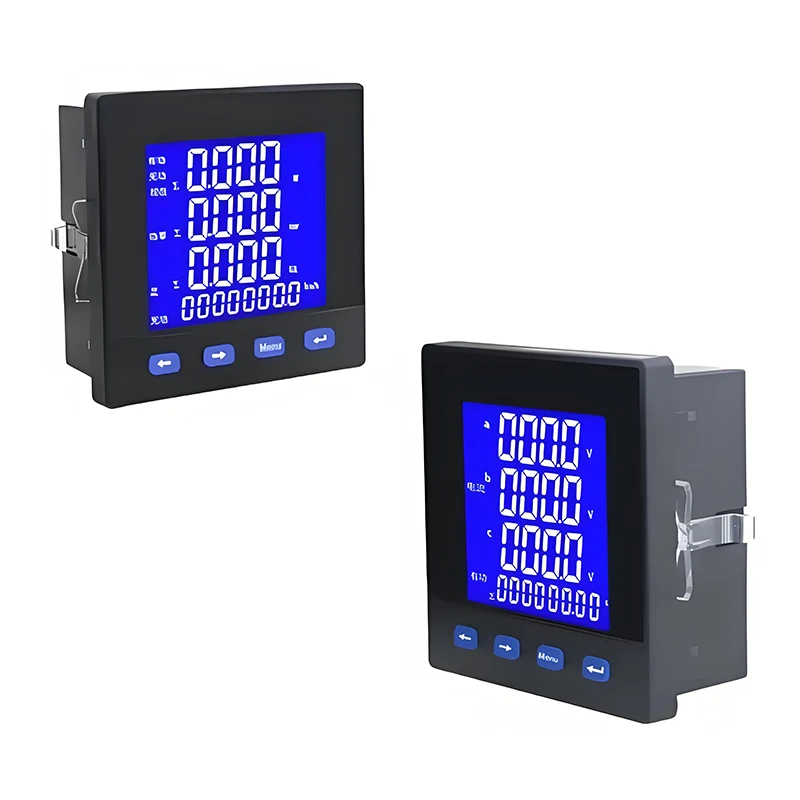

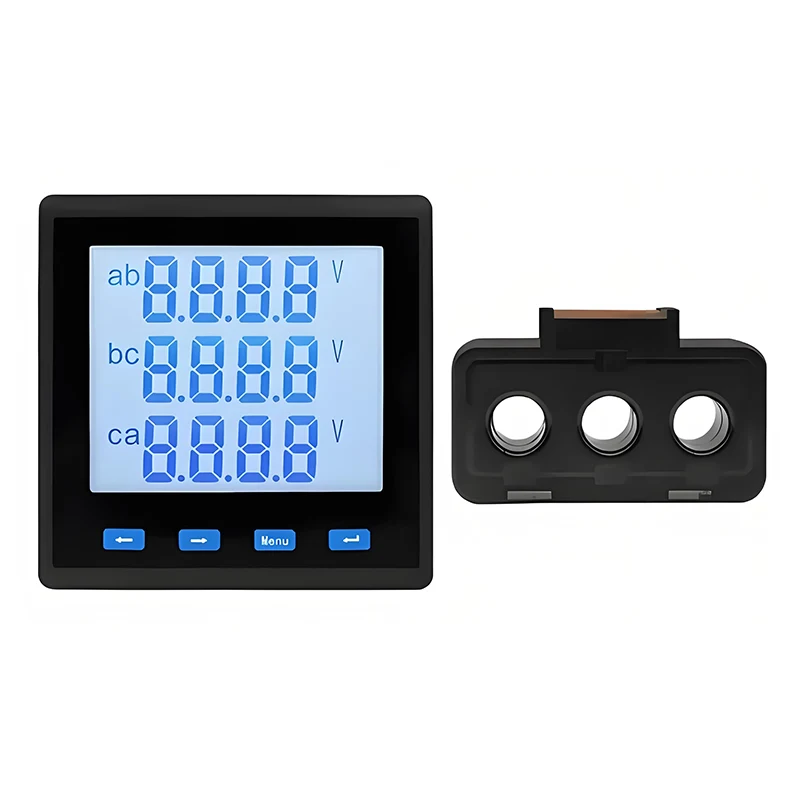

O medidor de energia multifuncional é um tipo de medição programável, exibição e comunicação digital.
Os medidores de energia multifuncionais com funções como comunicação e transmissão e saída de pulso de energia podem concluir a medição de energia, medição de energia, exibição de dados, coleta e transmissão e pode ser amplamente utilizada na automação da subestação, edifícios inteligentes de automação de energia e medição interna de energia, gerenciamento e gerenciamento de empresas. Avaliação. A precisão da medição é de 0,5, realizando a exibição do campo LED e a interface de comunicação digital RS-485 remota, usando o protocolo de comunicação Modbus-RTU.

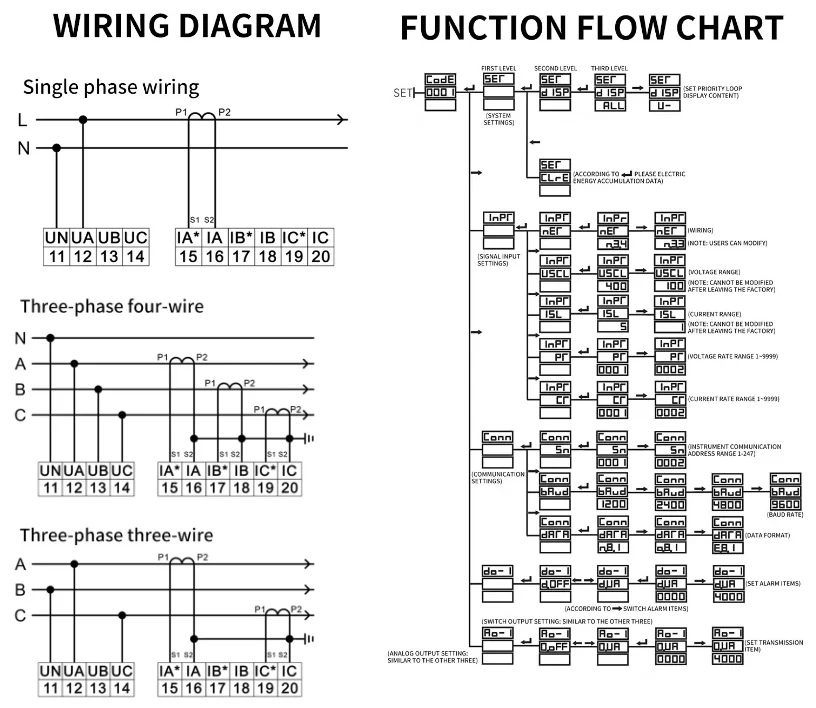

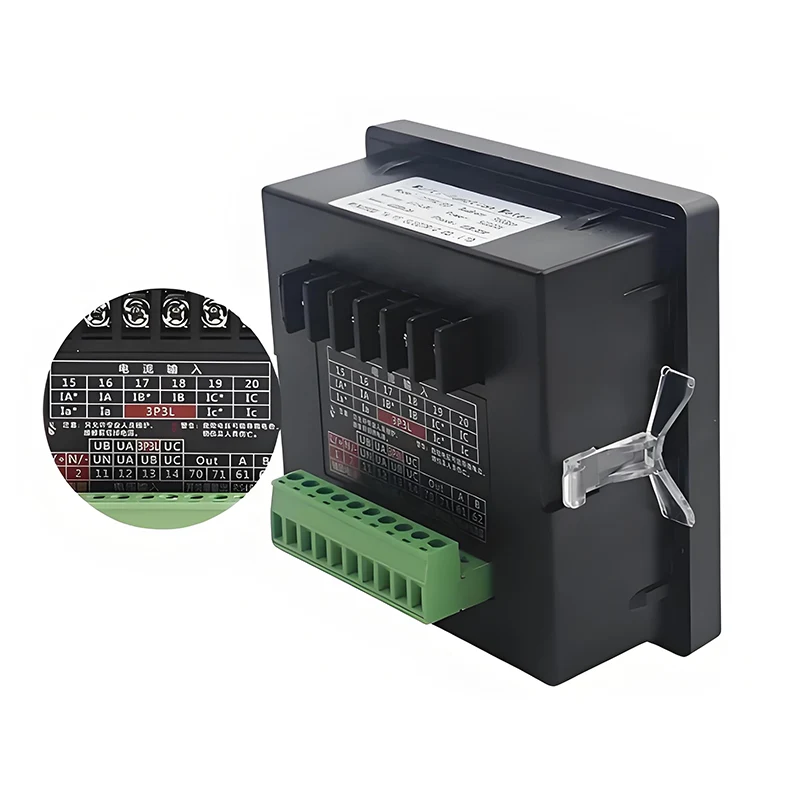

Fiação |

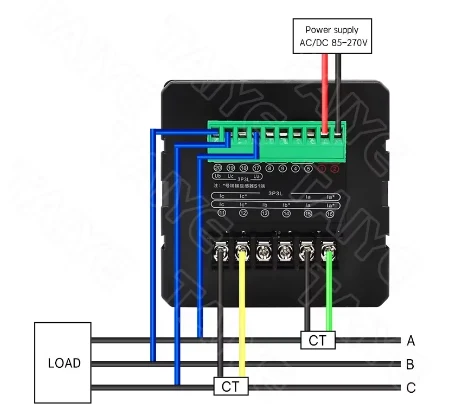

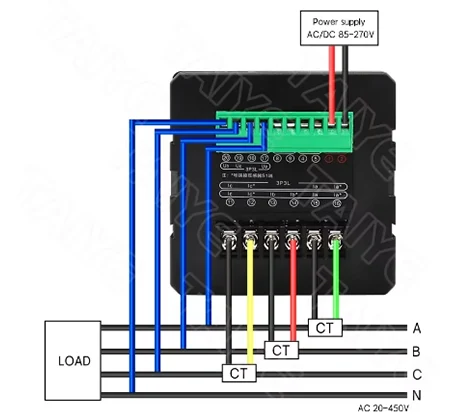

Três Frasas de quatro fios Y34/Três Fases V33 |
Faixa |
400V/100V |
Sobrecarga: |
Contínuo: 1,2 vezes, instantâneo: 2 vezes |
Consumo de energia: |
<1Va |
Faixa: |
5a/1a |
Sobrecarga: |
Contínuo: 1,2 vezes, instantâneo: 2 vezes |
Consumo de energia: |
<1Va |
Freqüência: |
40 ~ 65Hz |
Fonte de energia: |
AC220V ou AC/DC80-270V |
Pulso de energia elétrica: |
Saída de coletor optocusor passivo, largura de pulso fixo 80ms ± 20% |
Comunicação: |
Interface de comunicação RS485, compartimento físico. Cumprir o protocolo MODBUS-RTU Standard International. A velocidade de comunicação é de 1200 ~ 9600. Método de validade N81, E81, O81 |
Saída analógica: |
0/4 ~ 20MA ou 0 ~ 5/30VDC Saída de transmissão, itens de transmissão de configuração programáveis e valores correspondentes |
Saída de relé: |
Saída programável de controle remoto/relé de alarme. Capacidade 5A/250VAC, 5A/250VDC. Power de alarme programável, entrada de comutação, entrada analógica ou modo de controle remoto |
Switch de telemetria: |
Medição de entrada da chave de telemetria, entrada passiva de contato seco, saída de alarme associado programável |
Nível de medição: |
potência (0,5), frequência (± 0,1hz), energia ativa (0,5s), energia reativa (1), entrada analógica (0,5) |

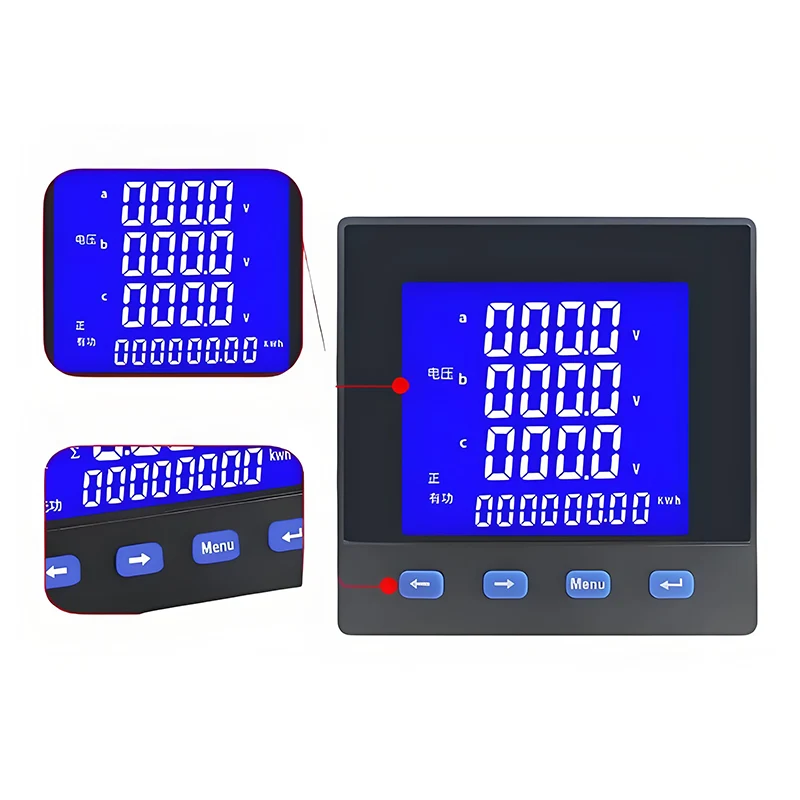

Modo de exibição: |
LCD |
Temperatura de trabalho: |
-10 ~ 50ºC |

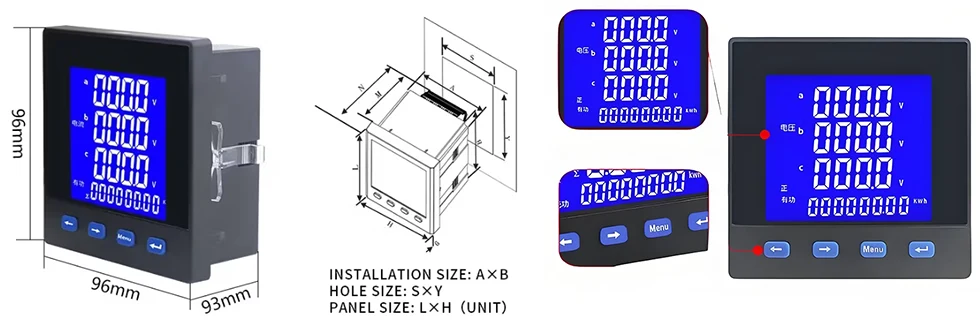

Dimensões (LXH) Unidade (mm) |
Tamanho do ajuste da tela (AXB) Unidade (mm) |
Tamanho do orifício (Sxy) Unidade (mm) |
TOTAL COMPRIMENTO (N) (mm) |
PROFUNDIDADE (M) (mm) |
96x96 | 91x91 | 92x92 | 93 | 78 |
