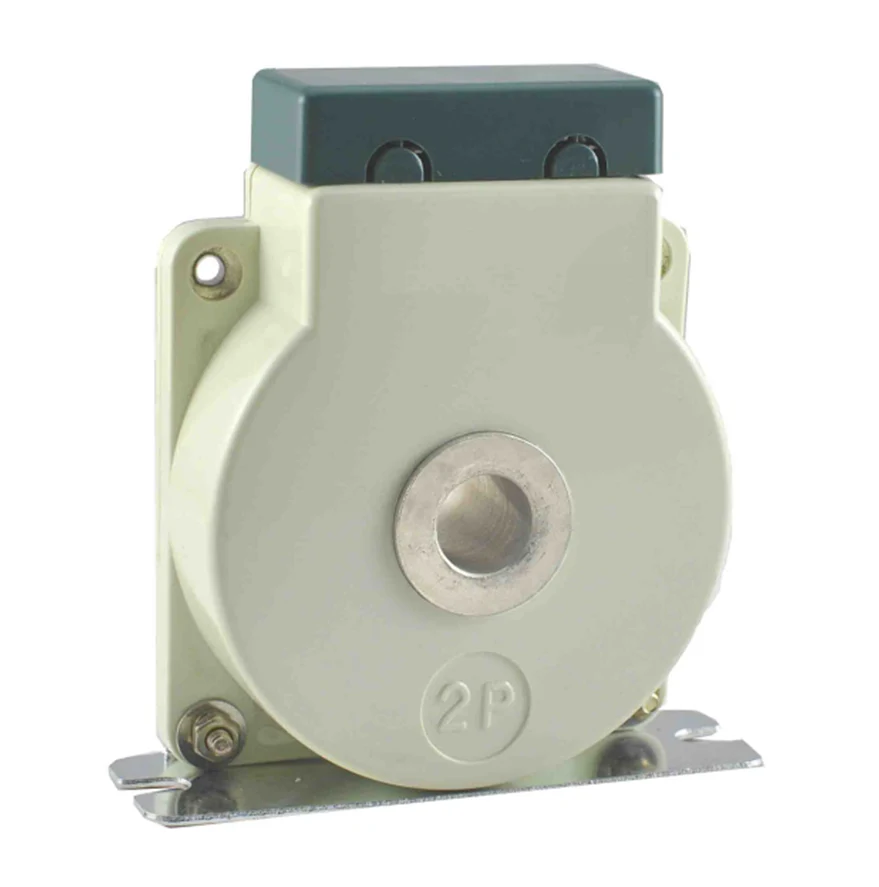

Os transformadores de corrente BH-0.66 Series IV são projetados para fornecer medição de corrente precisa e confiável em vários sistemas elétricos. Esses transformadores são ideais para uso em aplicativos de gerenciamento de energia, monitoramento de energia e proteção.
. Alta precisão: garante medição precisa de corrente para monitoramento e controle eficazes.
. Design compacto: economizando espaço e fácil de instalar em vários painéis elétricos.
. Construção robusta: construído para suportar condições ambientais adversas, garantindo confiabilidade a longo prazo.
. Ampla gama de corrente: adequado para uma ampla gama de níveis de corrente, tornando -os versáteis para diferentes aplicações.
. Conformidade: atende aos padrões internacionais de segurança e desempenho.
• Sistemas de gerenciamento de energia
• Redes de distribuição de energia
• Automação industrial
• Sistemas de energia renovável
Especificações técnicas:
• Tensão nominal: 0,66 kV
• Frequência: 50/60 Hz
• Classe de precisão: 0,5, 1,0
• Nível de isolamento: 3 kV
• Temperatura de operação: -25 ° C a +70 ° C
Janela tubular.Designada para o gabinete de distração padrão. Usado para a instrumentação e a medição. A barra pode ser conectada e protegida com o parafuso de minhocas através da janela tubular, ao medir a corrente grande. Seis pequenos com economia de espaço com características multifuncionais.

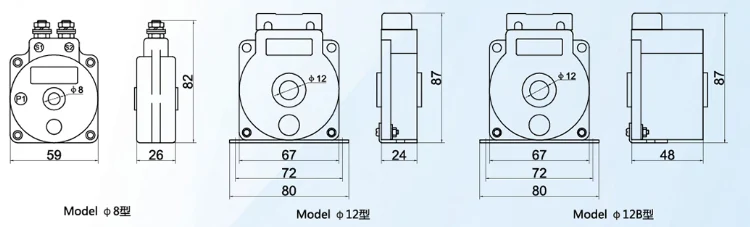

| Modelo | Dimensão de contorno (mm) | Dimensão da janela (mm) | Dímeros Instalatonais (mm) | Método de instalação | ||
| W | H | D | Φ | M | ||
| Φ8 | 59 | 82 | 26 | 8 | I | |
| Φ12 | 67 | 87 | 24 | 12 | 72 | OI |
| φ12b | 67 | 87 | 48 | 12 | 72 | OI |
| Modelo | Φ8 | Φ12 | φ12b | |
| Classe de precisão | 0,5 1 | 0,5 1 | 0,2 0,5 1 | |
| Corrente primária/secundária Atual (a) |
Balca classificada (VA) | |||
| 50 | 1 | 0.5 | 2.5 | |
| 60 | 1 | 2.5 | ||
| 75 | 2.5 | 2.5 | ||
| 100 | 0.5 | 2.5 | 2.5 5 | |
| 150 | 0.5 | 2.5 | 5 7.5 | |
| 200 | 1 | 5 | 10 | |
| 250 | 1 | 5 | 10 | |
| 300 | 5 10 | 5 10 | ||
| 400 | 5 10 | 5 10 | ||
