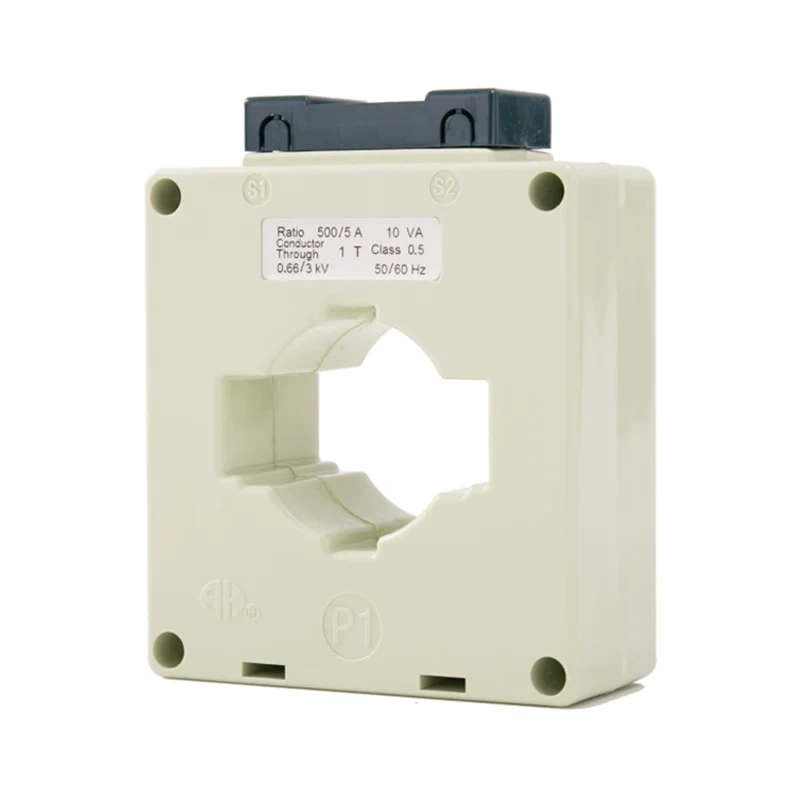

Os transformadores de corrente BH-0.66 Série I são instrumentos de precisão projetados para medição e monitoramento precisos das correntes elétricas em várias aplicações industriais. Esses transformadores atuais são construídos com materiais de alta qualidade e tecnologia avançada para garantir desempenho confiável e durabilidade a longo prazo.
. Alta precisão: os transformadores atuais da série I BH-0.66 oferecem alta precisão na medição atual, tornando-os adequados para aplicações críticas onde a precisão é essencial.
. Ampla gama de aplicações: esses transformadores atuais podem ser usados em uma ampla gama de ambientes industriais, incluindo distribuição de energia, gerenciamento de energia e monitoramento de equipamentos.
. Design compacto: o design compacto dos transformadores de corrente BH-0.66 da série I permite facilitar a instalação em espaços apertados sem comprometer o desempenho.
. Construção robusta: construída para suportar condições operacionais duras, esses transformadores atuais são duráveis e confiáveis, mesmo em ambientes desafiadores.
. Integração fácil: os transformadores atuais da série I BH-0.66 são projetados para facilitar a integração nos sistemas elétricos existentes, tornando-os ideais para adaptar ou atualizar projetos.
Forma retangular com janela passada para encaixar a barra de barramento, bem como aplicações simples ou multicáveis. As aplicações são medidas e instrumentação, preenchidas com resina epóxi dentro da carcaça.
|

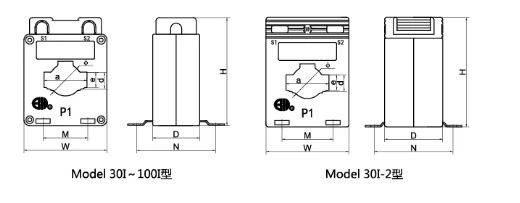

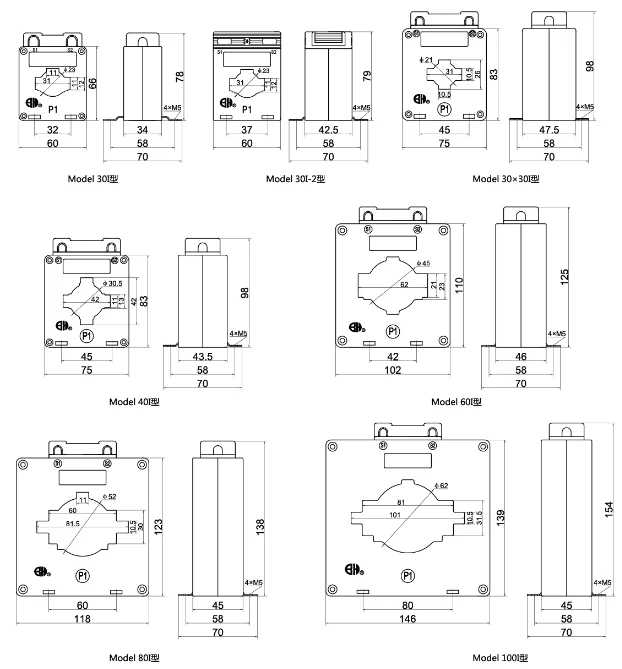

Modelo |
Dimensão de contorno (mm) | Dimensão da janela (mm) | Dimensão Instalacional (mm) | Método de instalação | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | UM B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | UM SER | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Modelo | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Diâmetro do cabo | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max Bushar Size/Qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Classe de precisão | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2s 0,5 1 | |
| Corrente primária/secundária Atual (a) |
Balca classificada (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
