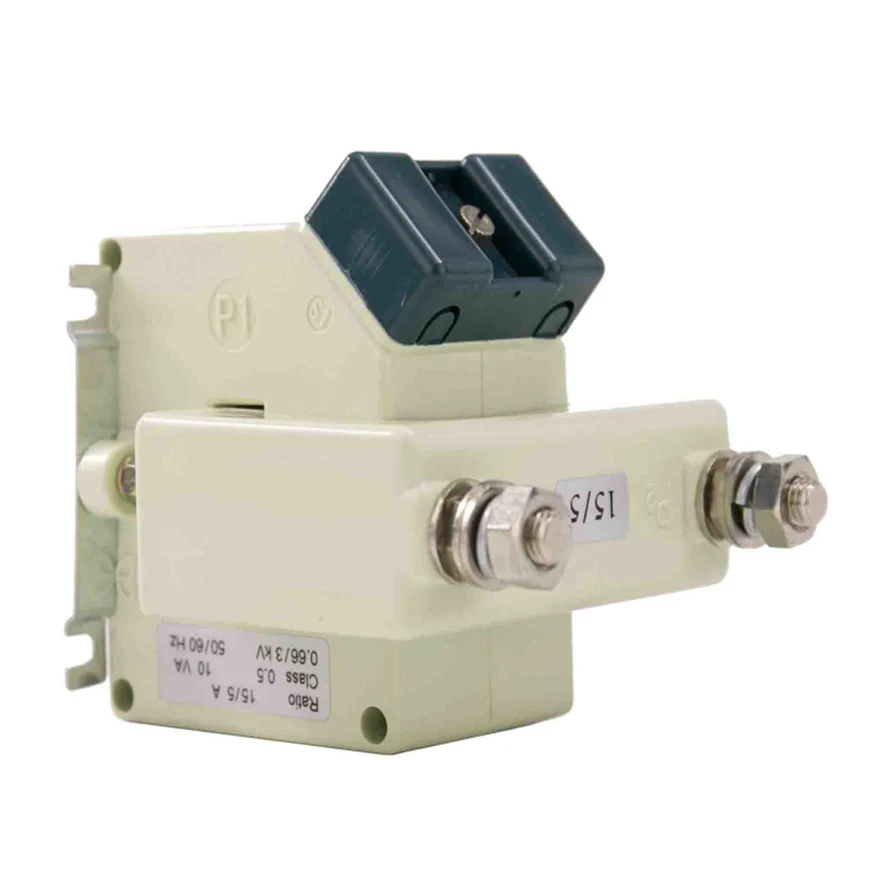

Os transformadores de corrente da série G BH-0.66 são projetados para atender aos requisitos exigentes dos sistemas elétricos modernos, oferecendo alta precisão, confiabilidade e durabilidade. Esses transformadores são amplamente utilizados em aplicações de medição, proteção e controle de energia em vários setores.
Medição de alta precisão:
Os transformadores de corrente da série G BH-0.66 fornecem precisão excepcional, garantindo uma medição confiável da corrente em sistemas de baixa e alta potência.
Design compacto e robusto:
Com um design compacto e leve, esses transformadores são fáceis de instalar e integrar nos sistemas existentes. A construção robusta garante desempenho a longo prazo, mesmo em ambientes desafiadores.
Ampla gama de corrente:
A série suporta uma ampla gama de correntes primárias, tornando -a adequada para diversas aplicações, desde ambientes residenciais a industriais.
Segurança e conformidade:
Com conformidade com os padrões internacionais, os transformadores de corrente da série G BH-0.66 são projetados com segurança em mente, garantindo operação confiável e proteção contra falhas elétricas.
Aplicativos versáteis:
Ideal para uso na medição de energia, monitoramento de energia e relés de proteção, esses transformadores são versáteis e adaptáveis a vários sistemas elétricos.
• Tensão nominal: 0,66 kV
• Frequência: 50/60 Hz
• Classe de precisão: 0,2, 0,5, 1,0
• Faixa de corrente primária: até 5000A
• Corrente secundária: 1a ou 5a
• Classe de isolamento: classe A ou classe B
• Opções de montagem: trilho, painel ou montagem de orifício por meio
Aplicações:
• Sistemas de medição e cobrança de energia
• Monitoramento da qualidade da energia
• Sistemas de proteção e controle
• Automação industrial
Tipo de conexão de fio. Usado para a instrumentação e metrando da corrente menor que 400amps.

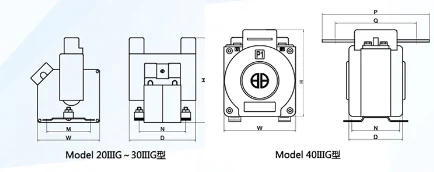

| Modelo | Dimensão de contorno (mm) | Irstalational Dimhersion (mm) | Dimhersion Wining (mm) | Método de instalação | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 COND | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100a | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300A | 180 | 145 | Φ13 | L | ||||||
| 400A | 190 | 150 | Φ13 | L | ||||||
| Modelo | 20 COND | 30iiig | 40iiig | |
| Classe de precisão | 0,5 1 | 0,2 0,5 | 02 0,5 | |
| Corrente primária/secundária Atual (a) |
Balca classificada (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
