Os transformadores de corrente BH-0.66 Series III são projetados para atender às demandas dos sistemas elétricos modernos, fornecendo medição de corrente precisa e confiável para uma ampla gama de aplicações. Esses transformadores são construídos com precisão e durabilidade em mente, garantindo o desempenho a longo prazo em vários ambientes.
. Alta precisão: o BH-0.66 Série III oferece precisão excepcional, garantindo uma medição de corrente precisa para aplicações industriais e comerciais.
. Design compacto: com um design compacto e leve, esses transformadores são fáceis de instalar e integrar nos sistemas existentes sem ocupar muito espaço.
. Ampla gama de aplicações: Adequado para uso em sistemas de gerenciamento de energia, monitoramento de energia e proteção, o BH-0.66 Série III é versátil e adaptável a diferentes necessidades.
. Construção robusta: construída com materiais de alta qualidade, esses transformadores são resistentes a fatores ambientais, como umidade, flutuações de temperatura e estresse mecânico, garantindo operação confiável ao longo do tempo.
. Conformidade com os padrões: o BH-0.66 Série III está em conformidade com os padrões internacionais, garantindo segurança e desempenho de acordo com os regulamentos do setor.

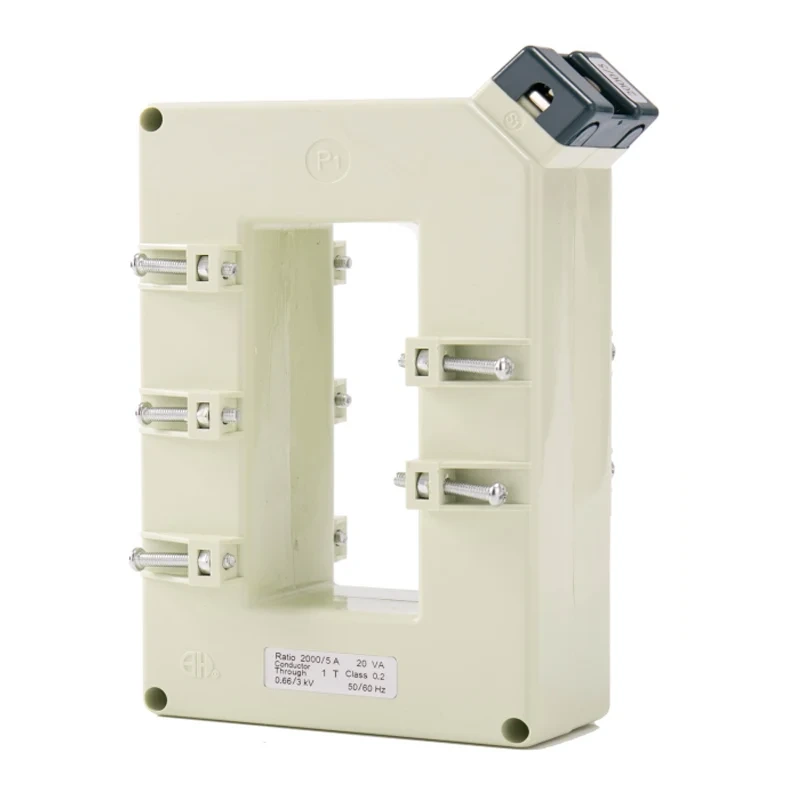

Janela retangular (vertical) para ajustar barras de barramento simples ou múltiplas, especialmente barra de barramento vertical. Usado para instrumentação e medição. Designado em pleno

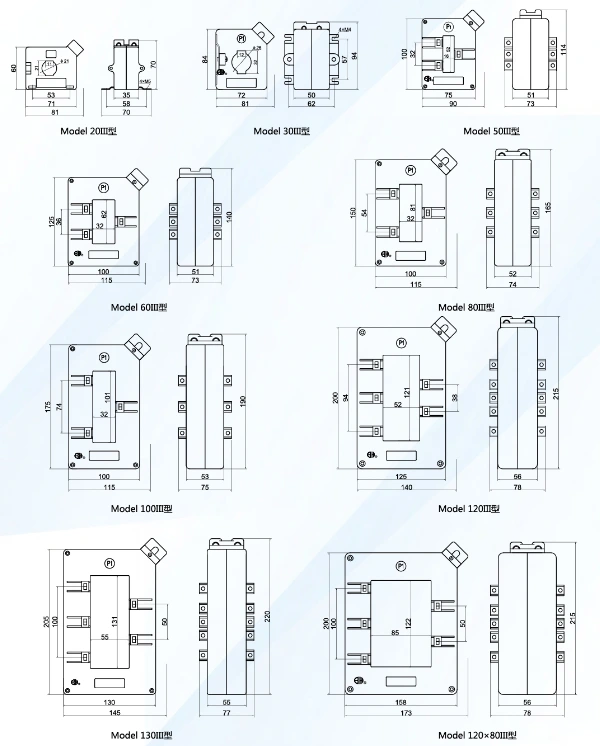

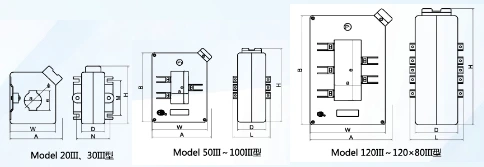

Modelo | Dimensão de contorno (mm) | Dirrsion de janela (mm) | Irctr Btioral Dimendon (mm) | Método de instalação | ||||||||
A | W | H | B | D | E | a | c | Φ | M | N | ||
209 Clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
50III | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
60 casos | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
80um | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
120III | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
130III | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D |
Modelo | 209 Clerf | 30iii | 50III | 60 casos | 80um | 100iii | 120III | 130III | 120x80iii | |
Diâmetro do cabo | Φ21 | Φ26 | ||||||||
Max Bushar Size/Qty | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
Classe de precisão | 0,5 1 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 02 0,5 | |
Corrente primária/secundária Atual (a) |
Balca classificada (VA) | |||||||||
75 | 5 | 25 | ||||||||
100 | 25 | 2.5 | ||||||||
150 | 25 5 | 5 | ||||||||
200 | 5 10 | 10 | ||||||||
250 | 5 10 | 10 | 5 | |||||||
300 | 5 10 | 5 | 5 | |||||||
400 | 5 10 | 5 | 5 | 5 | ||||||
500 | 5 10 | 10 | 10 | 10 | 10 | |||||
600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
5000 | 30 40 | 30 40 | 30 40 | |||||||
6000 | 30 40 |
