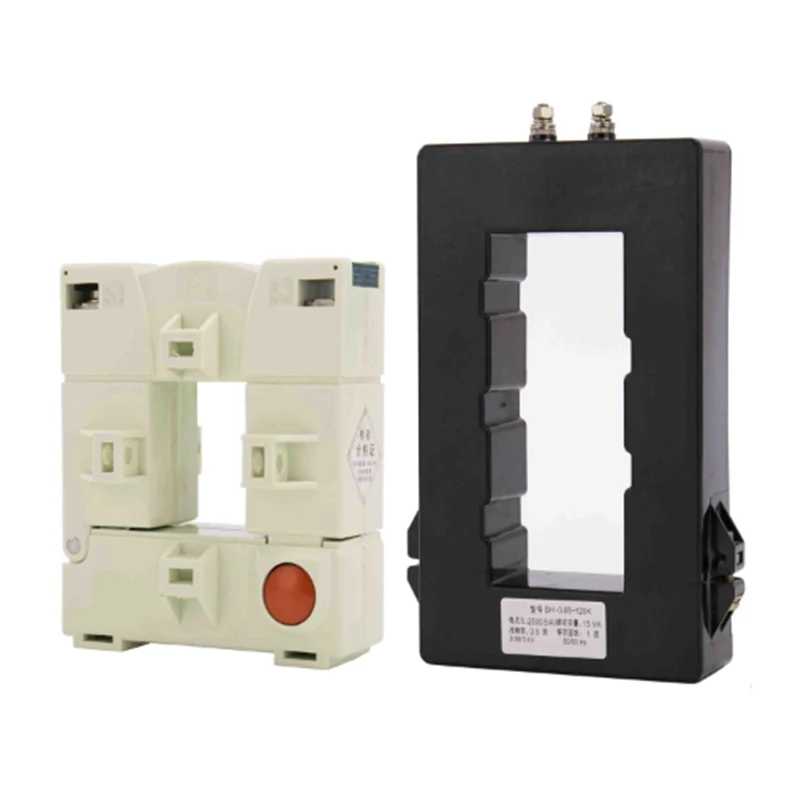

BH- 0,66 Série K Transformadores de corrente

Os transformadores de corrente BH-0.66 Series K são o tipo de CT de núcleo dividido. Utilizado principalmente para aplicações de cabo ou barra de barramento e para medição e monitoramento de corrente. O design do núcleo dividido permite que ele seja aberto, instalado e fechado sem desconectar o circuito ao qual está conectado. NOTA: Lembre-se de que o enrolamento secundário de circuito aberto é estritamente proibido durante a instalação da TC, para evitar danos à TC, bem como a ferimentos e acidentes pessoais.

Enviar consulta

Descrição do produto

Transformadores de corrente aberta do tipo de corrente de corrente BH-0,66 da série 0.66 e são usados principalmente na barra de cabo ou barramento, usados como medição e monitoramento da corrente e montados em uma situação de fonte de alimentação.

NOTA: A montagem do transformador de corrente, proíbe d os dois abertos, a fim de evitar danos ao transformador de corrente e evitar equipamentos ou acidentes de lesão pessoal.

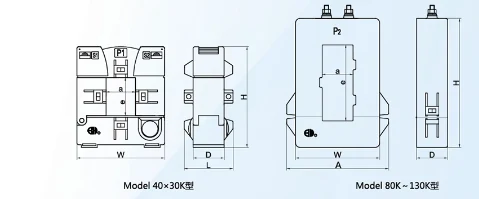

Especificações e dimensões

Modelo	Dimensão de contorno (mm)						Dimensão da janela (mm)
Modelo	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

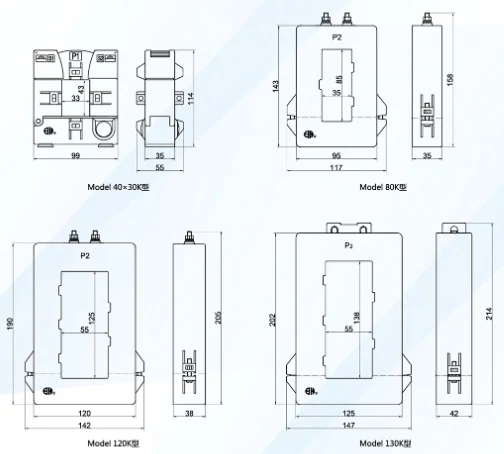

Diagrama

Parâmetros técnicos

Modelo		40x30k	80k	120K	130K
Classe de precisão		0,5 1	0,5 1 2	0,5 1	0,5 1
Corrente primária/secundária Atual (a)		(VA) carga classificada (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Seleção de abertura

Seção (m㎡) Número de Fios principais		16	25	35	50	70	95	120	150	185	240
1Core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
